4 系列 MSO 混合信號示波器
全新4 系列混合信號示波器擁有同類產品中超大的顯示和更高的可用通道數，讓您在有限的空間獲得前所未有的洞察力。全新體驗，符合工程師潛意識觸摸操作的界面設計。

細節設計和多達 6 條Flex channel的輸入通道
       任何通道都可以顯示波形、頻譜或兩者任何一條輸入通道都可連接邏輯探頭來查看八條數字通道所有通道均具備出色的細節設計和準確的測量12 位垂直分辨率（高分辨率模式下可達 16 位）在所有模擬和數字通道上實時采樣率高達 6.25 GS/s高達 62.5 M 點記錄長度。

輸入通道 4 或 6 路 FlexChannel 輸入 每個 FlexChannel 提供一個模擬信號輸入或者連接TLP058 探頭實現 8 路數字邏輯輸入 帶寬 200 MHz、350 MHz、500 MHz、1 GHz 或 1.5 GHz 采樣率 在所有模擬/數字通道上實時采樣率高達 6.25 GS/s 記錄長度 31.25 或 62.5 M 點 垂直分辨率 12 位 高分辨率模式下高達 16 位

信號生成 任意波形、正弦波、方波、脈沖、斜坡、三角波、DC 電平、高斯、洛倫茲、指數上升/下降、Sin(x)/x、隨機噪聲、半正矢、Cardiac 數字電壓表 4 位交流有效值電壓，直流電壓 直流 + 交流有效值電壓 觸發頻率計數器 8 位 高級分析 自動功率測量 頻譜視圖的混合域分析

協議支持 10Base-T, 100Base-TX CAN, CAN FD, LIN, FlexRay I2C，SPI I2S, LJ, RJ, TDM I3C MIL-STD-1553、ARINC 429 RS-232、RS-422、RS-485、UART SENT SPMI USB 2.0 LS、FS、HS 顯示器 13.3 英寸（338 毫米） 高清彩色 (1920 x 1080) 電容式觸摸屏 尺寸（高 x 寬 x 深） 249 毫米 x 405 毫米 x 155 毫米 （9.8 英寸 x 15.9 英寸 x 6.1 英寸） 重量 16 磅（7.3 千克）

電源完整性

       如今的電路板可以有 20 個或多的電源軌，其中有許多只有幾伏，且有嚴格的噪音限制。

       多達 6 條模擬輸入通道

       兼容的低噪音電源紋波探頭


電磁干擾 (EMI) 故障排除

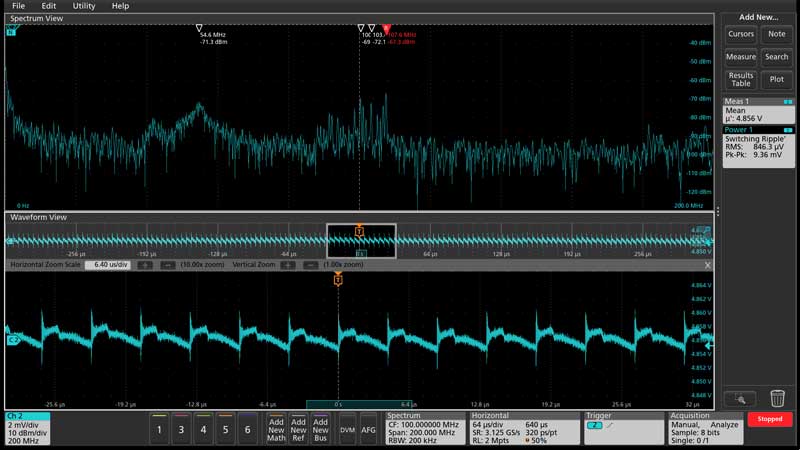

       使用“頻譜視圖”選項，4 系列 MSO 上的每條模擬通道都可以向您顯示時域波形、頻譜或兩者。時間和頻率圖同步，幫助您快速確定哪些信號被干擾，哪些信號是干擾源。
